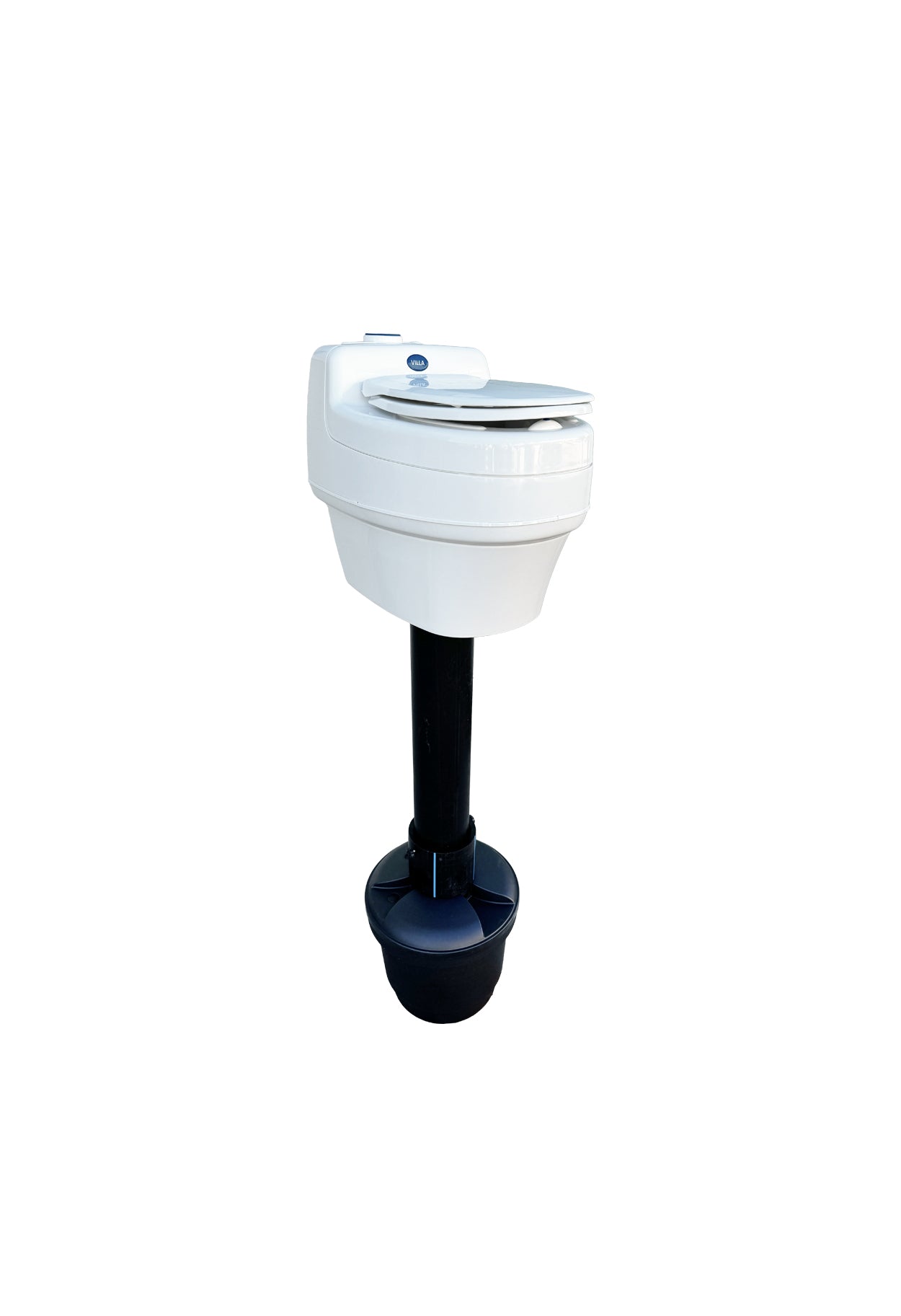

Urinseparerande toalett Villa Extend

Stor kapacitet
Tack vare den fritt valbara behållaren för fast avfall är toaletten särskilt lämplig för kontinuerlig användning.

Hög driftsäkerhet
Villa är pålitlig, enkel att installera och tar inte upp mer plats än en vanlig toalettstol. Toalettutrymmet ventileras konstant tack vare toalettfläkten, och separeringen av urin från annat avfall håller utrymmet luktfritt. Insynsskyddet täcker torrt avfall och öppnas bara när du sitter på toaletten.

• Villa® Extend urinseparerande toalett (12 V / 230 V)
• Användar- och installationsguide
• Nätadapter (ingångsspänning 100–240 V)
• Rak koppling för montering av den första 90°-böjen
• 90° böj för Ø 75 mm ventilationsrör
• Ventilationsrör 40 cm Ø 75 mm för vägggenomföring
• Ventilationsrörshatt för vertikal installation
• Väderskydd för horisontell installation av ventilationsrör
• Insektsnät för ventilationsrör
• Genomföringsring för ventilationsrör Ø 75 mm och urinavloppsrör Ø 32 mm
• 2 m vit Ø 32 mm urindräneringsslang
• 90° böj för urindräneringsslang Ø 32 mm
• Rak koppling för urindräneringsslang av diameter 32 mm
• Silikonremsa för att täta toalettens botten mot golvet
• Väggfäste för att fästa toaletten på väggen
• 2 × väggfäste för fastsättning av urinröret
• Skruvar för att fästa toaletten på väggen eller golvet
• Produktprov från Biotablet
• Installationsmall

Extern tank

Villa Extend måste anslutas till en extern avfallsbehållare, som placeras under toaletten. Observera att utrymmet under toaletten måste vara åtkomligt från utsidan för tömning. Toaletten levereras inte med en extern behållare. Separett Extend-behållaren finns att köpa separat.

Tillbehörspaketet innehåller två 50-liters externa tankar, en meter 160 mm avloppsrör, en tankkoppling, ett perforerat lock, ett solidt lock och nödvändiga skruvar.

Vid användning av Separett Villa Extend cisternpaket är den minsta höjden på utrymmet under golvet 80 cm. Detta mäts från taket i utrymmet under toaletten till golvet.

Toalettplacering

Separett Villa-toaletten har inga krav på rumstemperatur och fungerar i både kalla och varma rum. De enda kraven är att urinen kan tömmas och att det finns plats för ett ventilationsrör.

Toaletten är avsedd att installeras på golvet mot en vägg, och för extra stabilitet bör den fästas i väggen.

Borra hål enligt installationsmallen

Installationsanvisningen visar alternativ för att dra urinavloppet och ventilationsröret genom vägg, tak eller golv. Installationsmallen visar hålplaceringarna för en enkel installation där genomföringarna görs genom väggen bakom toaletten.

Montera ventilationsröret

Toaletten är avsedd för ventilationsrör på cirka 75 mm. Separett Villa kan installeras med maximalt cirka 6 meter ventilationsrör och maximalt tre 90-gradersböjar. Luften kan ledas ut genom vägg, golv eller tak, till exempel till vinden och sedan ut från en lämplig sida av huset.

Om det redan finns ett ventilationsrör från en tidigare installation kan toaletten anslutas till det, förutsatt att rördiametern är minst 75 mm tum och att den uppfyller VVS-kraven.

Installera urinkatetern

Toaletten levereras med ett 2 meter långt urinavloppsrör. Slangen ansluts till toaletten med den medföljande raka kopplingen eller en 90-graders vinkelkoppling. Urinavloppsröret kan installeras så att det inte finns några synliga rör i installationsutrymmet. Detta kan uppnås genom att rikta 90-graders vinkelkopplingen nedåt eller genom att använda en rak koppling och leda röret genom väggen bakom toaletten.

Rekommendationer för placering av urinkateter

Nedan följer några instruktioner som säkerställer effektiv urindränering året runt.

Om genomföringen görs genom en isolerad vägg eller dubbelväggig konstruktion bör ett skyddsrör användas eller slangen dras inuti röret. Detta minskar risken för skador orsakade av skadedjur.

Om urinen ska ledas längre än den medföljande slangens längd på 2 m rekommenderas att byta till ett fast rör efter detta. Eftersom urin innehåller mineraler som kan avsättas i rör och slangar bör förlängningsrörets innerdiameter vara minst 40 mm för att förhindra blockering.

Se till att det finns en kontinuerlig lutning på minst 2 grader genom hela rörledningen (cirka 2 cm per meter). Se också till att det inte finns några luftfickor i slangen vid böjar.

Om toaletten används på vintern måste innerdiametern på de yttre rören vara minst 40 mm.

Vid vinterbruk rekommenderas att isolera de utvändiga rören med rörisolering, som finns att köpa i de flesta järnaffärer.

En viktig regel för längre installationer över 2 m är att byta till ett rör med större diameter så tidigt som möjligt för att minska risken för blockering.

Placera inte rörkopplingar nära elektriska apparater eller uttag. Detta förhindrar att vätskan kommer i kontakt med elektricitet vid en eventuell läcka.

• Drivs med 230 V eller 12 V spänning
• Kapacitet: Obegränsad – tömningsintervallet bestäms av antalet användare
• Produktvikt: 19 kg
• Paketvikt: 21 kg
• Maximal belastning: 150 kg
• Produktmått: Längd 67,2 cm | Bredd 45,6 cm | Höjd 54,1 cm
• Sitthöjd: 44 cm
• Förpackningens mått: Längd 77 cm | Bredd 47 cm | Höjd 66 cm
• Material: Återvinningsbar högblank polypropen
• Tömningsintervall för 4 användare (urin): När tanken är full
• Tömningsintervall för 4 användare (avfallsbehållare): När behållaren är full
• Energiförbrukning: 0,06 kWh / 24 timmar
• Anslutning: Transformator 12 V / 110–230 V (ingår) eller batterikabel 1,9 m (ingår ej)
• Total effekt: 12 V / 2,5 W / 210 mA
• Spänning: 12 V
• Ventilationsrör: Ø 75 mm | Urinutloppsrör Ø 32 mm | Avloppsrör Ø 160 mm
• Ljudnivå vid användning: < 30 dB(A)

Det är viktigt att notera att avfallet ännu inte är komposterat när avfallsbehållaren töms. Mänskligt avfall bör komposteras i minst 12 månader för att säkert bryta ner eventuella patogener. Komposteringen förbättras när trädgårdsavfall och köksavfall tillsätts till toalettavfallet.

En bra tumregel är att ha minst 110 liter komposteringskapacitet per användare. I praktiken innebär det två behållare: en som används och en som vilar för kompostering.

Använd alltid en sluten behållare med lock eller en kompost med dräneringssystem för kompostering. Se till att komposten har ett stadigt lock och skyddade ventilationshål för att hålla regn, gnagare och insekter ute.

Ingen mixer eller strö

Många komposttoaletter på marknaden har en mekanisk omrörare. Effektiv kompostering kräver dock betydligt mer volym och högre temperaturer än vad kompakta toaletter kan erbjuda. Av denna anledning är en omrörare inte nödvändig i toaletter av denna storlek.

Blandaren tillför också delar till strukturen som är i direkt kontakt med avfallet, vilket gör rengöringen svårare och ökar risken för mekaniska fel.

Separetti-toaletter förblir luktfria tack vare en effektiv ventilationsfläkt utan behov av blandare eller strö. Att tillsätta strö i avfallsbehållaren kan faktiskt fylla behållaren snabbare och i värsta fall orsaka problem, eftersom fint damm kan komma in i ventilationssystemet och skada fläkten.

Många användare ansluter urinavloppet från Separett Villa-toaletten till en ejektortank, ett gråvattensystem eller en separat urintank för senare tömning. Urin kan dock också användas som ett värdefullt gödningsmedel.

När den späds ut med vatten i förhållandet 1:8 – till exempel med Separett Ejector Tank – blir den ett säkert och näringsrikt gödningsmedel för gräsmattor och andra icke-ätbara växter. Urin innehåller kväve, fosfor och kalium, vilka är viktiga näringsämnen för växttillväxt.

Om urin förvaras bör den förvaras i en sluten behållare och tömmas regelbundet för att undvika lukt. Urin bör aldrig släppas ut direkt på marken utan korrekt behandling.

Följ alltid lokala föreskrifter vid hantering av gråvatten och användning av urin som gödningsmedel.

Villatoaletter bör endast rengöras med miljövänliga, icke-slipande rengöringsmedel. Produkten är tillverkad av högblank polypropen, som kan repas om den rengörs med slipande rengöringsmedel eller grova trasor. Använd ett vanligt allrengöringsmedel och en fuktig, mjuk trasa för att rengöra toaletten.

Fläkten ska vara på hela tiden för att förhindra att lukt kommer in i toaletten. Rengör fläktfiltret regelbundet med vatten för att förhindra igensättning. Se bilden nedan.

Urinröret bör rengöras regelbundet, eftersom urinkristaller kan täppa till det med tiden. Du kan använda en avloppsrensare för att rengöra det. OBS! Om du släpper ut rengöringsvattnet i miljön, använd miljövänliga rengöringsmedel.

Dricks!Använd Separett Biotablets (1118-01) för att förhindra bildandet av urinkristaller.
